ما وراء الواجهة المسطحة: الهندسة الدقيقة للجدران الزجاجية المنحنية

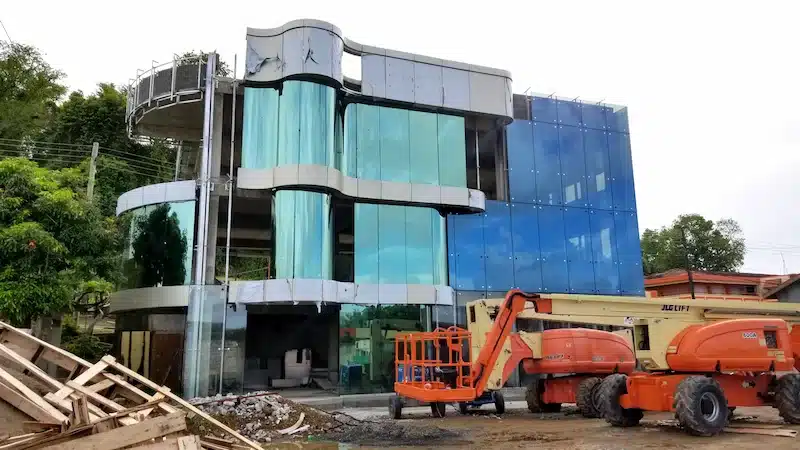

الحائط الساتر الزجاجي المنحني المكتمل

رؤى من مشروع بناء فيجي التابع لصن فريم في سانت لوسيا

تطورت الجدران الستائرية الزجاجية المنحنية من بيانات التصميم الجريئة إلى واحدة من أصعب اختبارات هندسة الواجهات الحديثة. قد تبدو أشكالها المتدفقة سهلة ، ولكن وراء كل منحنى يكمن نظام من الدقة: زجاج مثني في حدود ملليمترات ، وصلات مصممة لحمل الأحمال والانثناء مع الحركة ، والتجميعات المصممة لتحمل عقود من الطقس.

بالنسبة إلى SunFrame ، لا يقتصر العمل على مثل هذه الواجهات على الرسومات القابضة فحسب – بل يتعلق بإثبات ما يمكن تحقيقه عندما يلتقي طموح التصميم بالدقة الهندسية.

2. الجدران الزجاجية المنحنية: ما وراء الواجهة المسطحة

تعيد الواجهات الزجاجية المنحنية تعريف كيفية التقاط المباني للضوء والمساحة والإيقاع.
لكن وراء الأناقة تكمن سلسلة من العقبات التقنية. وتشمل هذه دقة الانحناء على مستوى المليمتر، وتركيبات العنكبوت الدقيقة، والمتانة طويلة الأمد في المناخات الاستوائية.

في الأقسام المقبلة ، سوف ندرس هذه التحديات الهندسية بعمق ونختتم برؤى من مشروع مبنى Vigie التابع لشركة SunFrame في سانت لوسيا ، والذي يوضح التنفيذ الناجح للواجهات المنحنية المعقدة في الممارسة العملية.

3. التحديات الفنية

3.1 دقة ثني الزجاج

3.1.1 يعد التحكم على مستوى المليمتر في نصف قطر الانحناء أمرا ضروريا. بدونها ، يمكن أن تحدث تموجات واختلالات أثناء التثبيت.

3.1.2 غالبا ما يستخدم الزجاج الرقائقي المقسى فائق الوضوح لتحقيق الشفافية والسلامة.

3.1.3 يعزز الربط متعدد الزوايا (90 درجة – 130 درجة) العمق المكاني ويخلق إيقاعا على الواجهة.

3.2 أنظمة الحائط الساتر المدعومة بالنقاط

3.2.1 تربط تركيبات العنكبوت المصنوعة من الفولاذ المقاوم للصدأ الألواح الزجاجية بالهيكل.

3.2.2 يجب أن تجمع العقد بين قدرة التحمل وقابلية الضبط وتحمل التشوه لمقاومة الرياح والحركة الحرارية.

3.2.3 عادة ما تكون نمذجة العناصر المحدودة مطلوبة للتحقق من الاستقرار تحت الأحمال المختلفة.

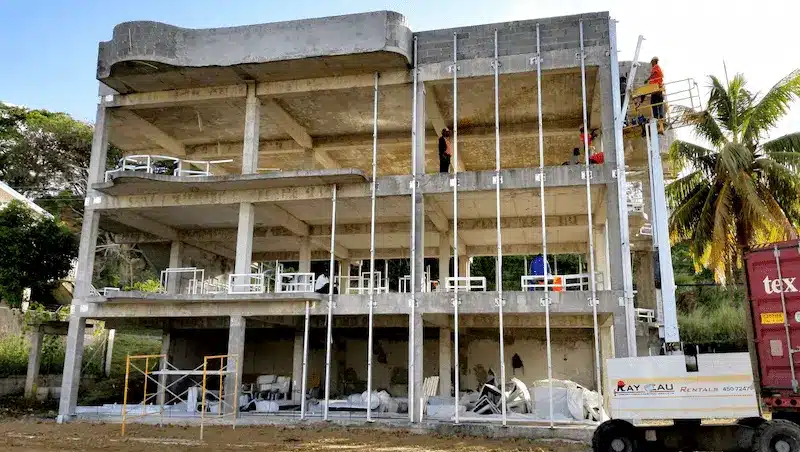

محاذاة mullions جاهزة لتركيب الزجاج
محاذاة mullions جاهزة لتركيب الزجاج

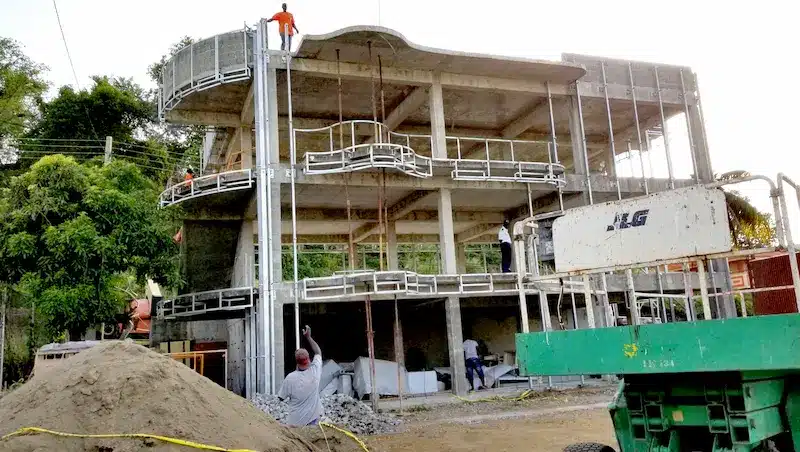

منصة رفع تدعم محاذاة الواجهة
منصة رفع تدعم محاذاة الواجهة

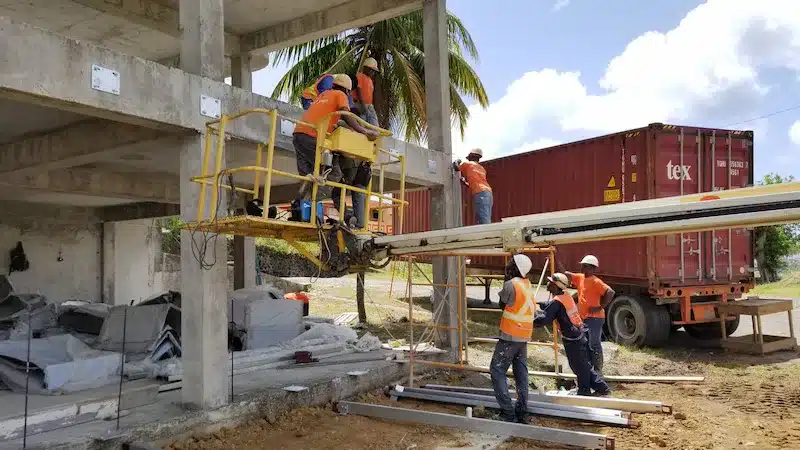

عمال تركيب الأعمدة مع رفع ذراع الرافعة
عمال تركيب الأعمدة مع رفع ذراع الرافعة

3.3 دقة التثبيت والتحكم في التسامح

3.3.1 تضمن محاكاة BIM الجدوى من التصميم إلى البناء.

3.3.2 يجب التحكم في خطأ التثبيت في الموقع في حدود ±2 مم.

3.3.3 المراقبة في الوقت الحقيقي مع المسح الضوئي بالليزر ثلاثي الأبعاد والمحطات الإجمالية ، بالإضافة إلى التدعيم المؤقت إذا لزم الأمر ، تؤمن المحاذاة.

3.4 المتانة البيئية

3.4.1 بالنسبة للمناخات الاستوائية أو الساحلية ، لا غنى عن الفولاذ المقاوم للصدأ 316L ومانعات التسرب المصنوعة من السيليكون المقاوم للعوامل الجوية.

3.4.2 يجب أن تتحمل عقد الاتصال الرطوبة ورذاذ الملح والتعرض للأشعة فوق البنفسجية دون تعب أو شيخوخة مبكرة.

تأتي الواجهات المنحنية مع الكثير من التحديات ، لكن مبنى Vigie في سانت لوسيا يوضح كيف يمكن معالجة هذه التحديات في الممارسة العملية.

4. دراسة حالة: مبنى فيجي ، سانت لوسيا

4.1 يسلط الضوء على نوع النظام والتصميم

☀ مبنى فيجي ، سانت لوسيا

نوع الحائط الساتر : زجاج العنكبوت + زجاج منحني

المساحة: حوالي 1,200 م²

♦ التصميم: ارتفاع منحني مستمر يخلق سيولة وجماليات حديثة

التحدي: يتطلب المناخ الاستوائي الساحلي مواد وأنظمة ذات مقاومة عالية للتآكل

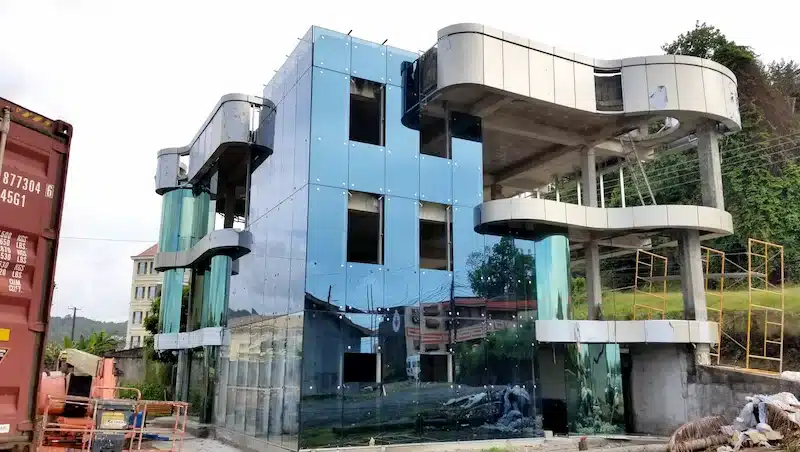

ألواح واجهة زجاجية منحنية مثبتة
ألواح واجهة زجاجية منحنية مثبتة

4.2 أدوات وطرق البناء الرئيسية

مصاعد ذراع الرافعة : تمكين التركيب الآمن على ارتفاعات عالية للزجاج المنحني والبطولات، والتغلب على تعقيد الواجهة.

نظام موليون عمودي ومضمن: أنشأ إطارا دقيقا أثناء البناء المبكر.

المحطة الإجمالية + التنسيق الأرضي : اتجاه يدوي مدمج مع قياس دقيق ، مع الحفاظ على التسامح في حدود ±2 مم.

أدوات الدعم : السقالات ومعدات اللحام ورافعات التفريغ الزجاجية حسنت سلامة التركيب وكفاءته.

الأدوات الكهربائية : مكنت المثاقب والقواطع من إجراء تعديلات في الموقع لمفاصل النظام ومكوناته.

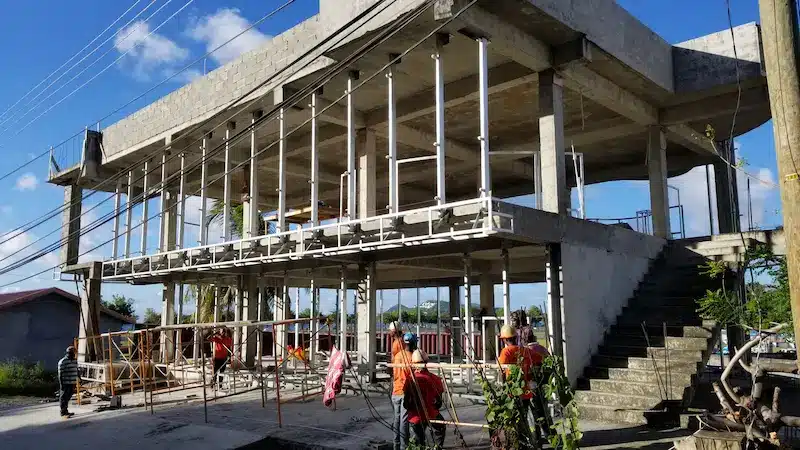

تركيب إطار عمل Mullion قيد التقدم
تركيب إطار عمل Mullion قيد التقدم

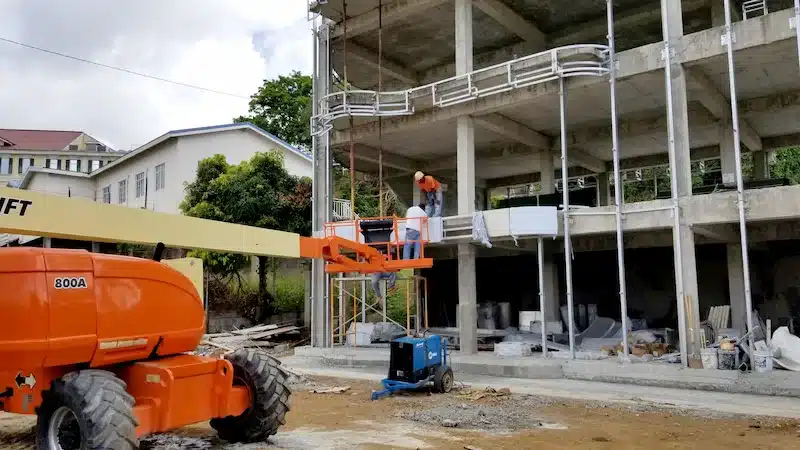

رفع ذراع الرافعة يساعد على تركيب الواجهة
رفع ذراع الرافعة يساعد على تركيب الواجهة

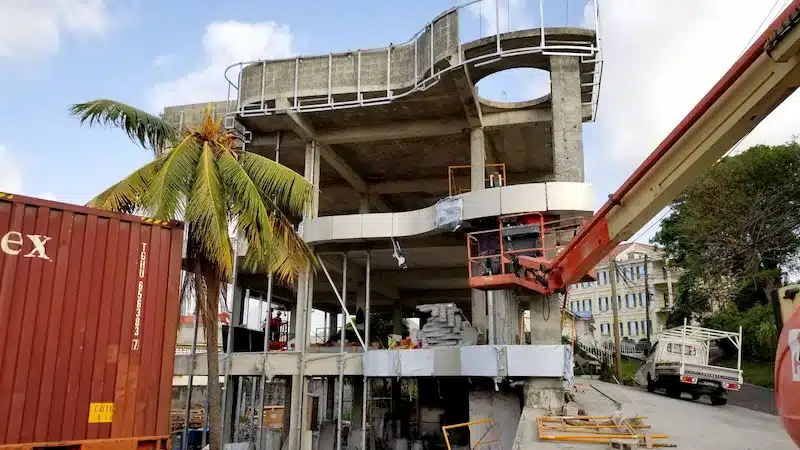

Boom lift installing curved façade panels
رفع ذراع الرافعة تركيب ألواح الواجهة المنحنية

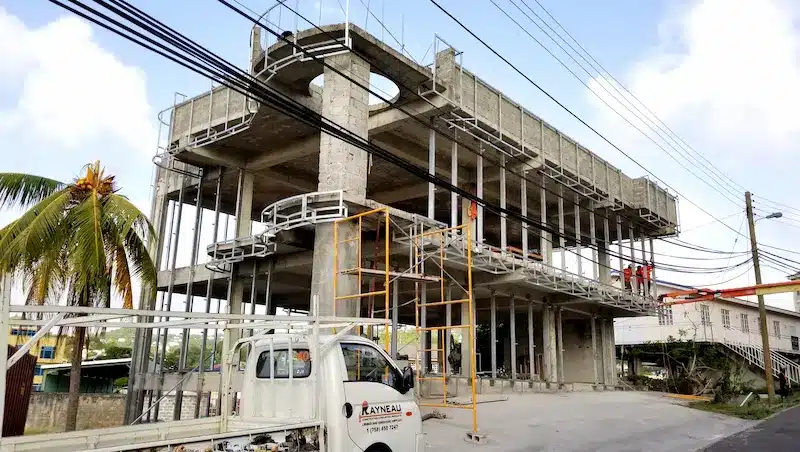

السقالات الداعمة لتركيب mullion
السقالات الداعمة لتركيب mullion

من خلال مجموعة الأدوات والمنهجية هذه ، تغلب SunFrame على ثلاثة تحديات رئيسية: المحاذاة المنحنية المعقدة ، ودقة التثبيت ، والمتانة في المناخات الاستوائية.

بالإضافة إلى طرق البناء ، فإن ما يهم حقا هو القيمة التي تجلبها هذه الجدران الستائرية الزجاجية المنحنية للمطورين والمهندسين المعماريين وصناعة الواجهات ككل. هذا هو محور القسم التالي.

5. القيمة والتوقعات

لم تعد الجدران الستائرية الزجاجية المنحنية مجرد ازدهار أسلوبي. إنها تمثل تصميم صناعة الواجهات على إتقان التعقيد والدقة.

للمطورين : يقومون بإنشاء بنية بارزة ترفع قيمة المشروع.
بالنسبة للمهندسين المعماريين : يدمجون الضوء الطبيعي مع الفن المكاني.
بالنسبة للصناعة : إنهم يدفعون الواجهات إلى ما وراء الحدود المسطحة إلى التعبير الحر.

في SunFrame ، تعد كل واجهة منحنية تحديا وفرصة. يعمق كل مشروع خبرتنا ، من ثني الزجاج إلى مرونة المناخ الاستوائي ، ويثبت كل تسليم ناجح أن الجمال والهندسة يمكن أن يتقدما معا.
