الإرشادات الفنية لتركيب جدران الستائر المصنوعة من الألمنيوم

Technical Guidelines for Installing Aluminum Panel Curtain Walls

عُقَد بناء وتركيب جدار الستارة المصنوع من ألواح الألمنيوم

في ظل التوجه نحو التنمية الخضراء ومنخفضة الكربون وعالية الجودة في قطاع البناء في الصين، تشهد أنظمة الأبواب والنوافذ وجدران الستارة — بصفتها مجالًا رئيسيًا لتحقيق هدف “الكربون المزدوج” — تحولات عميقة. وبفضل السياسات الوطنية الداعمة، من المتوقع أن تشهد مجالات مثل المباني الخضراء، ومواد البناء الصديقة للبيئة، والمباني خفيفة الوزن، والمواد القابلة لإعادة التدوير، والمباني الجاهزة، والبناء الرقمي وغيرها، تطورًا سريعًا. هذا التوجه يسهم بشكل مباشر في التوسع في استخدام المنتجات الموفرة للطاقة مثل الأبواب والنوافذ العازلة، وجدران الستارة الذكية، مما يعزز بدوره الطلب على المواد الداعمة، وفي مقدمتها ألواح الألمنيوم.

تُفضل جدران الستارة المصنوعة من ألواح الألمنيوم على نطاق واسع من قبل المصممين المعماريين وأصحاب المشاريع لما تتمتع به من ملمس فريد، وألوان غنية، ومتانة عالية. كما أن أشكالها المتنوعة يمكن دمجها بسلاسة مع مواد جدران الستارة الأخرى مثل الزجاج والحجر، مما يضفي على واجهة المبنى طابعًا بصريًا غنيًا ومميزًا.
وفي الوقت نفسه، تتميز ألواح الألمنيوم بخفة وزنها — إذ لا يتجاوز وزنها خُمس وزن الرخام وثلث وزن جدار الستارة الزجاجي — مما يسهم في تقليل الحمولة الهيكلية بشكل ملحوظ، فضلًا عن مقاومتها الممتازة للعوامل الجوية وتكلفتها الاقتصادية المناسبة.

سيستعرض هذا المقال بشكل منهجي عملية بناء وتركيب جدران الستارة المصنوعة من ألواح الألمنيوم والنقاط الأساسية في هذه العملية. كما سيتم توضيح التفاصيل الفنية التي يجب الانتباه إليها خلال التنفيذ، ليكون ذلك مرجعًا للمهندسين والفنيين المختصين.

1. الأجهزة والأدوات الرئيسية لأعمال بناء جدران الستارة بألواح الألمنيوم

جهاز اللحام الكهربائي، منشار القطع، المثقاب اليدوي، مسدس المسامير، مسدس غراء الأسطوانة، جهاز تنظيف بالهواء المحمول، بكرة، حبل بني، حبل نايلون، مفك براغي، سكين متعددة الاستخدامات، سكين الجبس، وغيرها.

2. عملية البناء

القياس والتخطيط → مراجعة رسومات التنفيذ → تركيب الألواح المدفونة → بناء الإطار الفولاذي → التعديل → لحام الإطار الكامل → معالجة مضادة للتآكل → الفحص الخفي → فحص الألواح → تركيب الألواح → التنظيف → القبول النهائي

2.1 تحديد الخطوط ووضع العلامات

2.1.1 بناءً على رسومات تخطيط جدار الستارة ونقاط الارتفاع المرجعية، يتم استخدام أدوات مثل البوصلة الرأسية، وأسلاك القياس الفولاذية، وميزان الماء لتحديد مستوى جدار الستارة، وخطوط شبكة الأعمدة الرأسية، وخطوط الزوايا المرجعية على الهيكل الرئيسي. يجب ضبط وإعادة فحص العلامات باستخدام جهاز الثيودوليت لضمان الدقة.

2.1.2 يجب تنسيق قياس وتخطيط محاور فصل جدار الستارة مع الهيكل الرئيسي لتجنب تراكم الأخطاء. وعندما يتجاوز الخطأ الحد المسموح به (بما في ذلك قيمة الانحراف الرأسي)، يجب تعديل محور جدار الستارة بشكل مناسب بعد الحصول على موافقة الطرف الأول، والمشرف، والمصمم لتلبية المتطلبات الهيكلية لجدار الستارة.

2.1.3 يجب إجراء القياسات في المباني العالية بانتظام يوميًا عندما لا تتجاوز قوة الرياح المستوى الرابع.

2.2 تركيب المكونات المُدمجة

نظرًا لأن الهيكل الرئيسي قد اكتمل بالفعل، ولكن لم يتم تركيب المكونات المدمجة اللازمة لتوصيل جدار الستارة بالهيكل مسبقًا، فلا بد الآن من تصنيع وتركيب هذه المكونات بعد الانتهاء من الهيكل. يجب أن تكون هذه المكونات متصلة بشكل محكم بإطار الهيكل.

تُلحَم صفائح الفولاذ المركبة على الجدار بالمسامير، ويجب أن تكون قضبان التثبيت الملولبة على مسافة لا تقل عن 250 مم من حافة الخرسانة.

يجب لحام الصواميل نقطيًا لمنع فكها، ويجب معالجة جميع مناطق اللحام بطبقات مضادة للتآكل.

يجب استخدام مسامير التثبيت (المرساة) لضمان اتصال موثوق بين المكونات المُركبة لاحقًا والهيكل الرئيسي.

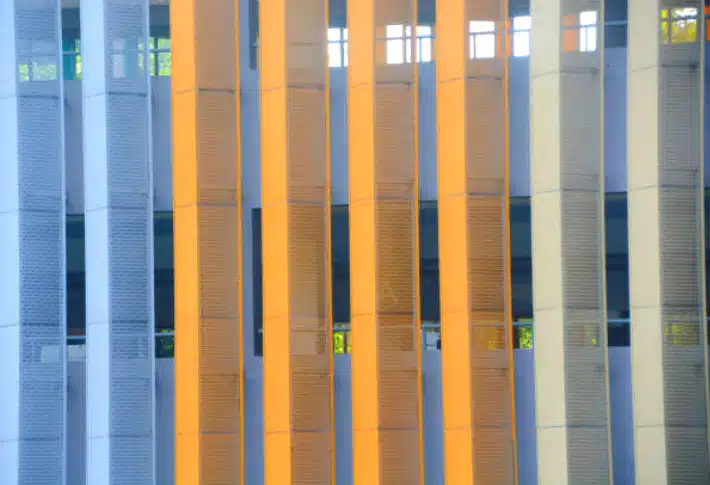

Technical Guidelines for Installing Aluminum Panel Curtain Walls

2.3 تركيب العارضة الداعمة (الإطار الفولاذي)

2.3.1 يجب تثبيت أعضاء العارضة الرأسية الرئيسية أولاً على الحوامل الموصلية، ثم ربطها بدعامات الزوايا الفولاذية الملحومة على المكونات المُدمجة في الهيكل الرئيسي. بعد المحاذاة والتعديل، يتم إجراء اللحام النقاطي أولاً، يليه اللحام الكامل. جودة تركيب العارضة تؤثر بشكل مباشر على الأداء العام ومحاذاة ألواح الألمنيوم، لذا يجب الالتزام بمراقبة صارمة طوال العملية.

2.3.2 عند تركيب أعضاء العارضة الأفقية، يجب إيلاء اهتمام خاص للحفاظ على المحاذاة الأفقية الدقيقة، إذ يؤثر ذلك مباشرة على دقة ومظهر الوصلات الأفقية بين الألواح. يجب التحكم في التسامح الأفقي بدقة ضمن ±1 ملم. بعد التعديلات، يجب تنفيذ اللحام الكامل.

2.4 معالجة مضادة للتآكل

بعد لحام الإطار الفولاذي، يجب تطبيق طبقتين من طلاء مضاد للصدأ على جميع الأسطح الملحومة.

2.5 فحص الأعمال المخفية

2.5.1 التحقق من تركيب جميع نقاط التوصيل بين مكونات الهيكل والإطار الرئيسي للمبنى.
2.5.2 فحص طرق التوصيل وجودة اللحام بين أعضاء الإطار الفولاذي.
2.5.3 التأكد من تركيب وصلات الحماية من الصواعق والتأريض بشكل صحيح ومطابقتها لمتطلبات التصميم الخاصة بالحماية من الصواعق.
2.5.4 إجراء اختبارات مقاومة السحب لمسامير التثبيت (المرساة). ولا يجوز المضي قدمًا في تركيب ألواح الألمنيوم إلا بعد اجتياز هذه الاختبارات.

2.6 تركيب ألواح الألمنيوم

2.6.1 عند وصول ألواح الألمنيوم إلى الموقع، يجب فحصها بدقة وفقًا للمعايير واللوائح ذات الصلة. كما ينبغي فرز الألواح وتخزينها بناءً على أرقام المنتج الخاصة بها.
2.6.2 قبل التركيب، يجب استخدام أسلاك فولاذية دقيقة لوضع خطوط التحكم لضمان دقة التركيب.

يجب أن يتوافق تركيب ألواح الألمنيوم مع حدود الانحراف المسموح بها الموضحة في الجدول أدناه:

لا.

بند

الانحراف المسموح به (مم)

طريقة التفتيش

1

عمودي الحائط الساتر

ارتفاع<30 م

10

مستوى الليزر أو الثيودوليت

30 م<ارتفاع ≤ 60 م

15

60 م<ارتفاع ≤ 90 م

20

ارتفاع>90 م

25

2

عمودي الموليون والمفاصل الرأسية

3

2 متر مستقيم ، مقياس محسس

3

المستوى الأفقي للأعضاء المستعرضين

≤2000 ملم

2

مستوى الروح

>2000 ملم

3

4

فرق الارتفاع بين الأعضاء المستعرضة المجاورة في نفس الارتفاع

1

مسطرة فولاذية ، مقياس محسس

5

المستوى الأفقي للحائط الساتر

ارتفاع الجدار≤3 م

3

مستوى الروح

ارتفاع>الجدار 3 م

5

6

الانحراف القطري للألواح

L≤2000 مم

3

مسطرة قطرية أو شريط فولاذي 3 أمتار

L>2000 مم

3.5

7

عمودي المفاصل الرأسية والدرزات الرأسية

ارتفاع الجدار≤3 م

2

مستوى الليزر أو الثيودوليت

ارتفاع>الجدار 3 م

3

8

التسطيح الكلي للحائط الساتر (حسب الارتفاع)

2.5

2 متر مستقيم ، مسطرة فولاذية

9

الانحراف الرأسي للموليون (حسب الارتفاع)

2.5

2 متر مستقيم ، مسطرة فولاذية

10

الانحراف الأفقي للأعضاء المستعرضة (حسب الارتفاع)

2.5

2 متر مستقيم ، مسطرة فولاذية

11

عرض المفصل (مقابل قيمة التصميم)

2

الفرجار

ملاحظه: H = الارتفاع الكلي للحائط الساتر ؛ L = طول جانب اللوحة.

2.7 تنفيذ أعمال السدّ (المانع)

2.7.1 قبل تطبيق مادة السدّ، يجب لصق شريط حماية حول اللوح لمنع التلوث، كما يجب تنظيف الغبار من الفواصل المحيطة باللوح باستخدام فرشاة فولاذية.

2.7.2 يجب أن تتراوح سماكة مادة السدّ بين 6–8 مم، ويجب أن يكون سطحها ناعمًا وجميلًا وخاليًا من التجاعيد.

2.8 تنظيف سطح ألواح الألمنيوم

بعد تركيب ألواح الألمنيوم، يجب فحصها وإجراء الإصلاحات اللازمة وتنظيفها. بالإضافة إلى ذلك، يجب إيلاء اهتمام خاص لحماية المنتج النهائي عند فك السقالة.

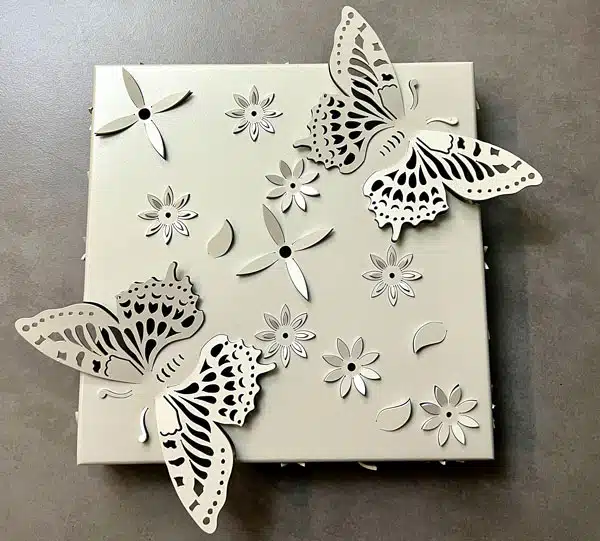

Aluminum panel-1

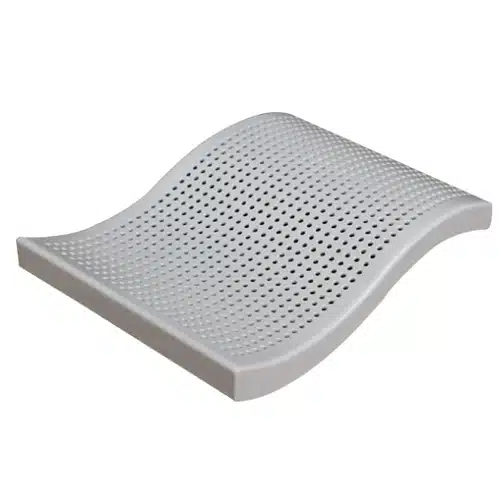

Solid Aluminum Panels

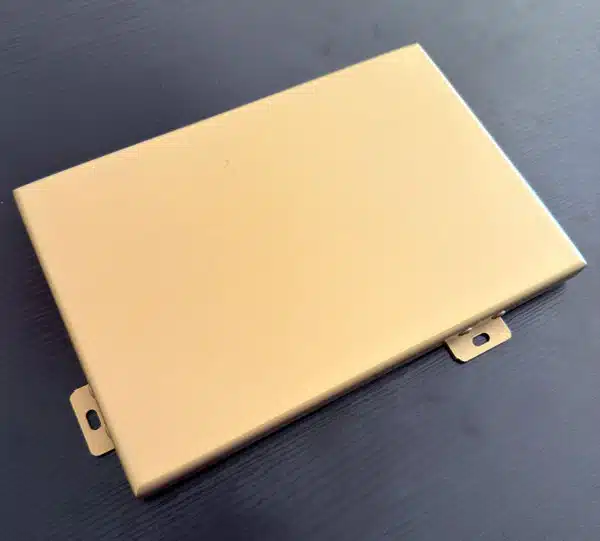

Aluminum panel-3

3. الاحتياطات

3.1 القدرة على مقاومة التشوه

يجب استخدام مبادئ الميكانيكا العلمية لحساب كل جزء مهم في نظام جدار الستارة. ولا بد من أخذ تأثيرات ضغط الرياح، والوزن الذاتي، والزلازل، ودرجات الحرارة بعين الاعتبار، إلى جانب التحقق الدقيق من الأجزاء المدمجة، ونظام التوصيل، ونظام العارضة (الكيَل)، والألواح، والمثبتات، وذلك لضمان سلامة جدار الستارة.

3.2 طريقة تثبيت الألواح

ينبغي اعتماد طريقة التثبيت بمسافات محددة (تثبيت بمسافات متساوية) لضمان سطح مستوٍ ومنتظم. إن التوزيع غير المتساوي للقوى على نقاط تثبيت اللوح قد يؤدي إلى تشوه في السطح، مما يؤثر سلبًا على مظهر الواجهة.

3.3 وصلات الألواح من النوع العائم

يجب استخدام الوصلات العائمة عند تركيب الألواح، حيث يسمح هذا التصميم لجدار الستارة بالعودة إلى حالته الأصلية بعد حدوث أي تشوه، مما يحافظ على تكامل النظام ككل ويمنع ظهور عيوب سطحية مثل الانتفاخ أو الانبعاج.

3.4 تدعيم حواف الطي في الألواح المركبة

عند طي مواد الألواح المركبة، يتم الاحتفاظ بسماكة الوجه الأمامي فقط في منطقة الطي، مما يؤدي إلى انخفاض كبير في القوة. لذلك، لا بد من اتخاذ تدابير تدعيم مناسبة لضمان موثوقية الهيكل.

3.5 يجب أن تتوافق المواد المختارة مع المعايير والمتطلبات التصميمية

تختلف جودة المواد المتوفرة في السوق، لذا فإن اختيار مواد مطابقة للمواصفات هو الأساس لضمان جودة جدران الستارة. ويجب اعتماد وسائل فحص صارمة للتأكد من جودة المواد المستخدمة.

3.6 يجب تصميم العزل المائي بشكل مناسب

تختلف أسعار طرق العزل حسب نوعها، لذا يجب اختيار الطريقة الأنسب لمتطلبات المشروع لضمان الأداء الوظيفي والمظهر الجمالي لجدار الستارة. تشمل الطرق المتاحة:
العزل المائي الإنشائي
العزل المائي الداخلي
العزل باستخدام المواد اللاصقة (السدّ والغراء)

تُعد ألواح الألمنيوم المتقشرة نوعًا من الكسوة غير القياسية أو المخصصة، وتُعرف أيضًا بالألواح غير المنتظمة الشكل، وتُستخدم بشكل أساسي في واجهات المباني المختلفة.

يمكن أن تقدم واجهة لوحة الألمنيوم المقشرة ذات الشكل الخاص أيضا تأثيرا ديناميكيا: يتم تحقيق ذلك من خلال الجمع بين موازين ألواح الألمنيوم الثابتة بزوايا مختلفة من لوحة الألمنيوم المقشرة الهندسية.

استنتاج

باعتبارها جزءًا مهمًا من نظام جدران الستارة في المباني الحديثة، فإن جودة تنفيذ جدران الستارة المصنوعة من ألواح الألمنيوم تؤثر بشكل مباشر على مظهر المبنى وأدائه من حيث السلامة. ولا يمكن ضمان تسليم مشاريع جدران الستارة المصنوعة من الألمنيوم بجودة عالية إلا من خلال الفهم الكامل لعملية التنفيذ والسيطرة الصارمة على جودة كل مرحلة من مراحل العمل.
